QCM
製品概要
QCM（石英晶體微天平）感測器在電極表面吸附物質時，其共振頻率會隨著質量變化而產生偏移。 利用這項特性，QCM 能夠偵測奈米等級的微小質量變化，作為超高靈敏度的質量感測器，展現優異的量測性能。
本公司提供輕巧可攜、自主設計的量測套件，並搭配 QCM 感測器，讓您能夠輕鬆開始進行研究與評估，無論在實驗室或現場皆能快速部署。

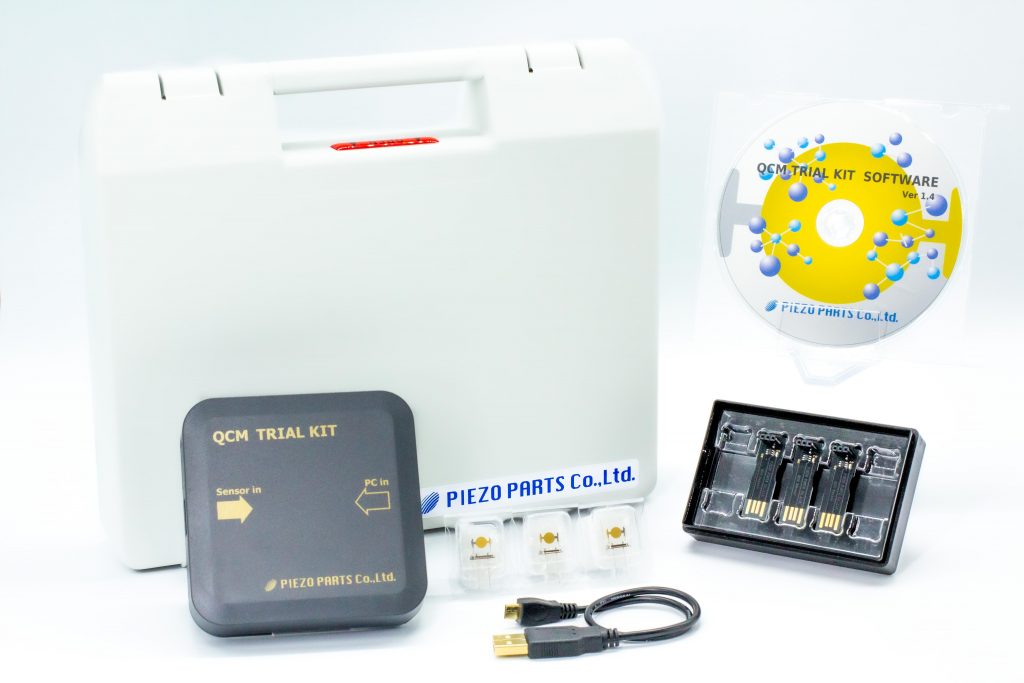

QCM 試用套件
您是否也有以下困擾。
購買了 QCM，卻不清楚如何進行量測
量測系統過於複雜，不易上手
專業量測設備價格高昂，難以導入
想先簡單確認「頻率是否會變化」（初期實驗）
需要一台方便攜帶的簡易量測裝置
針對以上需求，我們推出了 「QCM TRIAL KIT」。
本套件將功能精簡至必要項目，採用直覺化、易操作的設計， 在維持實用性的同時，也有效降低了成本。
非常適合 「想先做做看」、「想確認目標物是否能被偵測」 的研究人員與開發者使用， 是一款入門實驗的最佳選擇。
| 項目 | 內容 |
|---|---|
| 測量頻率 | 9 MHz（支援 4 MHz～20 MHz） |
| 測量通道 | QCM 1 ch |
| Gate 時間 | 0.1 / 1.0 秒 |
| 測量模式 | 連續量測 |
| 頻率解析度 | 0.1 ppm 以下（Gate Time 1 秒時） |
| 產品內容物 | 周波數計(1), QCM 感測器(3), 感測器用基板(3), 量測軟體(1), microUSB 傳輸線(1) |

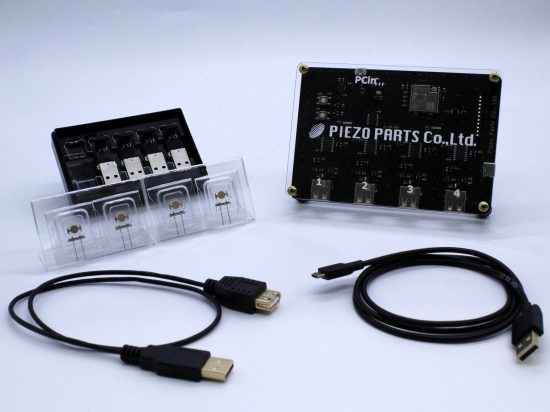

quadruple

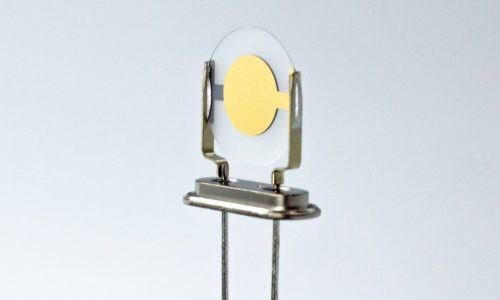

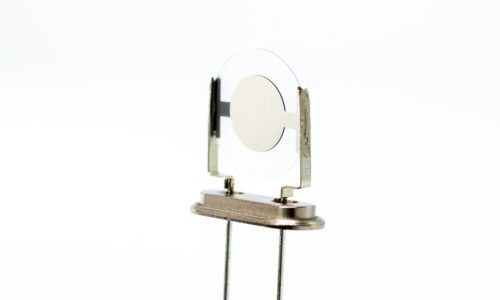

QCMセンサー
| 項目 | 9 MHz 標準品 | 20 MHz 標準品 | 9 MHz 特殊品 | 20 MHz 特殊品 |
|---|---|---|---|---|
| 外形尺寸 | Φ8.7 | Φ5.2 | Φ8.7 | Φ5.2 |
| 電極材料 | Au・Ag・Al 合金 | Au・Ag・Al 合金 | Au | Au |
| 中心頻率 | 9,000 kHz | 20,000 kHz | 9,000 kHz | 20,000 kHz |
| 頻率允許範圍 | ±10 kHz | ±20 kHz | ±10 kHz | ±20 kHz |
| 切割方位 | AT-cut | AT-cut | AT-cut | AT-cut |
| 形狀加工 | Plano Convex（平凸） | Flat（平面） | Flat（平面） | Flat（平面） |
| 表面處理 | Lapped（研磨） | Lapped（研磨） | Polished（拋光） | Polished（拋光） |
| 氣密封裝 | 49/u | UM-1 | 49/u | UM-1 |
| 固定方式 | Slit mount | Slit mount | Slit mount | Slit mount |
